1，概述

TD 系列線性差動變壓器式位移傳感器是一種高可靠性的 LVDT 位移傳感器。它可用于汽輪機汽缸膨脹，閥位開度位移測量。由于產品的耐用性和高精度性，因此它有著廣闊的應用范圍。

2，測量原理

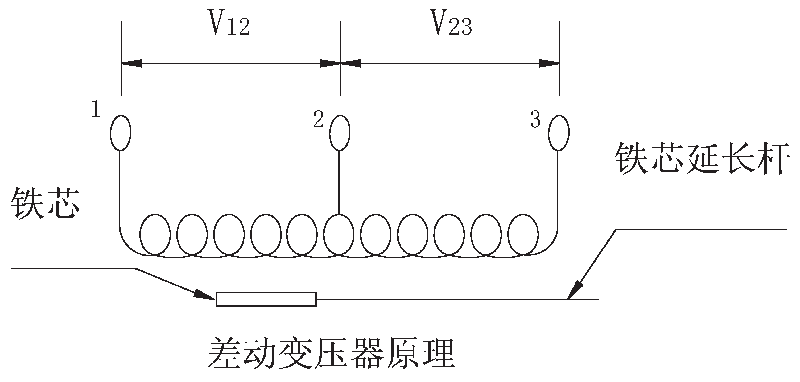

如圖所示，當一個鐵芯在螺旋線圈內移動時 1 與 2 之間的阻抗和 2 與 3 之間的阻抗產生變化。當 1 與 3 之間供給一恒定的電壓時，由于這些阻抗的變化是與鐵芯的移動成正比，即電壓的變化與鐵芯的位移成線性比例關系，所以取出 V12、V23 的電壓差值即可測量出鐵芯的位移量。
